1.公司介紹

          上海新力機器廠隸屬于中國航天科技集團公司上海航天局 ,系生產鍛壓機床的大中型國有企業。主要從事金屬加工機床行業，承擔1.6M和2.5M立車的生產制造，承擔戰術導彈發動機的研制和生產任務,并同時生產液壓板料折彎機和剪板機等鍛壓機床。該廠是我國較早從事研制、開發和生產精密數控型和普通型折彎機和剪板機的少數廠家之一，為國內鍛壓設備生產的骨干型企業之一。

2.1.1現場圖片

          該公司生產設備主要是電機、切割機、沖床、變頻器等主要電力元件，現場電流諧波含量大，，由于常年在諧波條件下使用，導致電容器擊穿、鼓肚、漏液等現象。如下圖所示，電容損壞嚴重，已無法正常工作。嚴重影響到電力系統的正常運行以及功率因數。

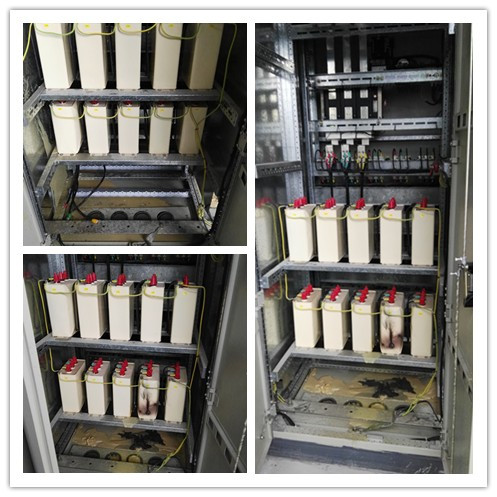

現場配電房拍攝的低壓無功補償電容柜圖片，電容器擊穿、炸裂、漏液。

2.1.2現場勘察、測試

            經過我公司技術人員現場勘察、測試，得知該公司系統電流諧波含量較大，多為3、5次諧波；且原有電容柜補償容量采用等容分組投切，數據分析得知，此分配方式不合理，補償精度不夠精細，導致補償只能以25kvar的整數倍進行補償，正向無功補償存在缺陷。

        2.1.3 現場反饋信息

            現場考察，除了本事故配電房，其他配電室無功補償柜均配有電抗器，并且電抗率為14%，另外本公司生產設備有大型電機、分頻器、變頻器、電弧爐、電焊機等易產生諧波器件；并且擁有整流和逆變電路，所以系統電網質量差，系統還有奇次諧波、偶次諧波，考慮到三相平衡系統中，偶次諧波可以抵消，因此本方案不考慮偶次諧波；就奇次諧波來分析：諧波電流含有率很高，屬于嚴重的諧波污染，對于用電設備，危害極大！

        2.2數據、故障分析

            結合現場圖片以及諧波測試儀提供的數據可以得知：

   ①、電容器擊穿：電容器擊穿為非正常損壞，諧波大，電容器長期承擔過電壓、過電流、過負荷，絕緣性能降低，容易擊穿，輕微時只會漏液，嚴重時是會發生短路爆炸。

   ②、該公司原有無功補償柜采用25Kvar等容配置，補償方式單一，且只能補償25kvar的整數倍，容易導致補償精度不夠。

        3、技術方案

           基于原來的無功補償柜基礎以及現場測量的諧波數據，現場諧波主要以3、5次諧波為主，因此增加電抗率14%抗諧型電抗器，使其具備抗諧型功能，可以抑制系統諧波放大，有效保護電力電容器。

結合以上分析，針對無功補償柜內元器件炸裂，現提出如下解決具體辦法：

        ①、電容器更換，由于短路、炸裂、諧波等存在，電容器內部可能損傷或者處于臨界狀態，建議更換，否則容易出現故障。

        ②、增加抗諧型電抗器，電抗率為14%。

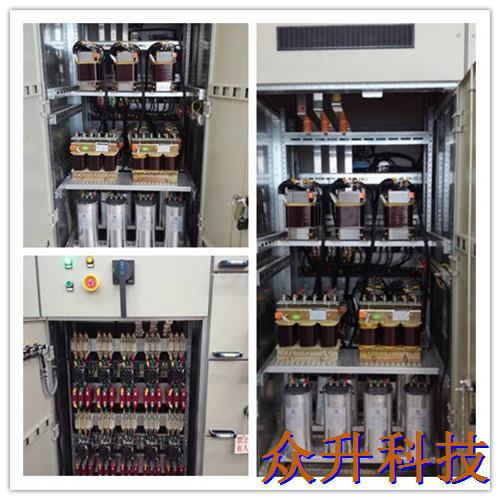

        ③、將柜內原有電容器拆除、清掃內部垃圾、增加橫、豎向梁，底部安裝電容器、上端安裝電抗器，內部電纜需要全部更換，由原來的4mm2更換為10mm2電纜，提高安全性。

        ④、將原有的25Kvar等容電容器現更換為如下配置：

            根據上圖，補償容量豐富多樣化，可補償10kvar、20kvar、30kvar、40kvar……，補償精度更高！

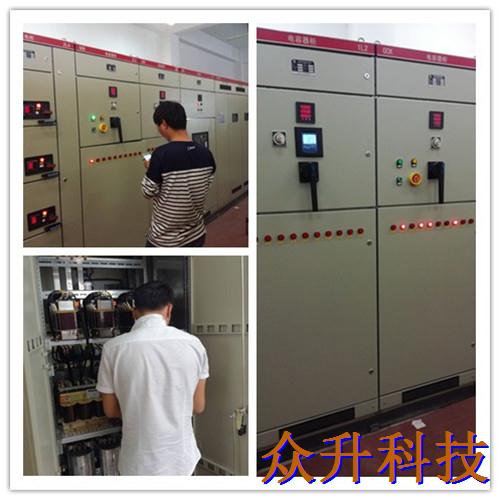

        4.現場施工
